■GL模块（半导体制冷片）

★ 高性能致冷芯片（FPH系列）
GL-II Module / 2-Tier Cascade Module (Cooling Only)
model number
Imax
(A)
Vmax
(V)
ΔTmax
(℃)
Qmax
(W)
ΔTmax
(℃)
Qmax
(W)
External
Dimensions
(mm)
Th=27℃
Th=50℃
Lc
Wc
Lh
Wh
H
FPK2-19808NC
8.5
16.1
85.0
51.6
95.0
58.0
40.0
40.0
7.05

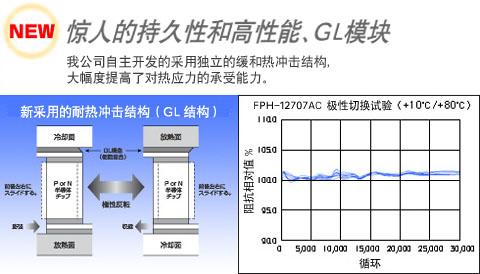

   FPH系列特长

 ※高可靠性
   采用了GL结构，实现了高可靠性

 ※高温度差制冷
   世界先进水平的温度差，使芯片可以更广泛地应用

 ※高的耐温性能
   使用高熔点（235℃）的焊料，芯片可以在更高的温度下使用

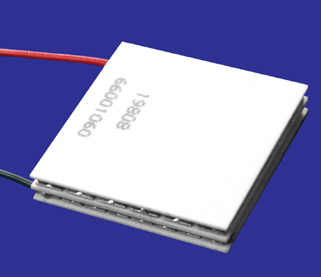

FPK2-19808NC

GL-II Module
model number
Imax
(A)
Vmax
(V)
ΔTmax
(℃)
Qmax
(W)
ΔTmax
(℃)
Qmax
(W)
External
Dimensions
(mm)
Th=27℃
Th=50℃
Lc
Wc
Lh
Wh
H
FPH1-3102NC
2.0
3.8
70.0
4.4
77.0
5.0
15.0
15.0
4.70
FPH1-7102NC
8.8
10.2
11.2
20.0
20.0
FPH1-12702AC
15.7
18.2
19.5
30.0
30.0
4.75
FPH1-3103NC
3.0
3.8
70.0
7.3
77.0
8.0
15.0
15.0
3.80
FPH1-7103NC
8.8
16.6
18.0
20.0
20.0
FPH1-12703AC
15.7
29.8
32.5
30.0
30.0
3.85
FPH1-3104NC
3.9
3.8
70.0
8.6
77.0
9.5
15.0
15.0
3.60
FPH1-7104NC
8.8
18.7
20.9
20.0
20.0
FPH1-12704AC
15.7
35.2
39.0
30.0
30.0
3.65
FPH1-3106NC
6.0
3.8
70.0
13.0
77.0
14.3
15.0
15.0
3.10
FPH1-7106NC
8.8
29.7
32.7
20.0
20.0
FPH1-12706AC
15.7
53.1
59.1
30.0
30.0
3.15
FPH1-1707NC
6.0
2.1
70.0
7.4
77.0
8.2
15.0
15.0
3.90
FPH1-3107NC
3.8
13.6
14.9
20.0
20.0
FPH1-7107AC
8.8
31.1
34.2
30.0
30.0
3.95
FPH1-12707AC
15.7
55.6
61.0
40.0
40.0
FPH1-1708NC
8.5
2.1
70.0
10.3
77.0
11.3
15.0
15.0
3.40
FPH1-3108NC
3.8
18.8
20.8
20.0
20.0
FPH1-7108AC
8.8
43.1
48.0
30.0
30.0
3.45
FPH1-12708AC
15.7
77.1
85.0
40.0
40.0

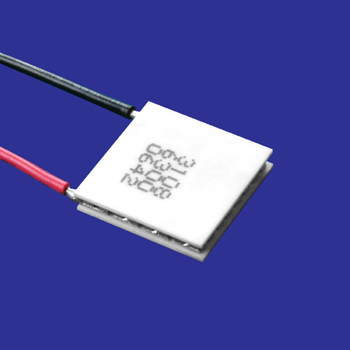

FPH1-3108NC

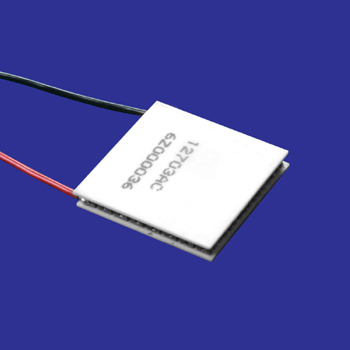

FPH1-12703AC

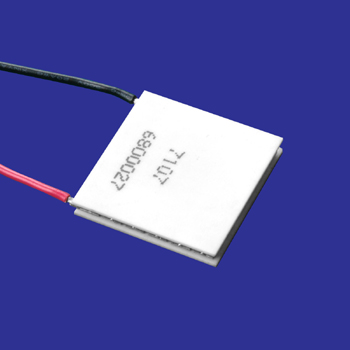

FPH1-7107AC

GL模块通用规格
1. 最大耐热温度：150℃（保证使用温度范围：—40~100℃）
2. 允许的最大压缩载荷：1MPa
3. 引线规格：PVC UL 规格品
4. 耐湿密封：KE347（信越有机硅类）或者以近似产品密封模块的面。


★ 普通能致冷芯片（TE系列）
Standard Type / 2-Tier Cascade Type
model number
Imax
(A)
Vmax
(V)
ΔTmax
(℃)
Qmax
(W)
External
Dimensions
(mm)
Th=27℃
Lc
Wc
Lh
Wh
H
TEC2-19808
8.5
14.9
85.0
50.0
40
40
6.8



 TE系列特长


 ※焊料熔点138℃


 ※模块进行耐湿封闭


 ※以下模块也可以制作GL模块


TEC2-19808

Standard Type
model number
Imax
(A)
Vmax
(V)
ΔTmax
(℃)
Qmax
(W)
External
Dimensions
(mm)
Th=27℃
L
W
H

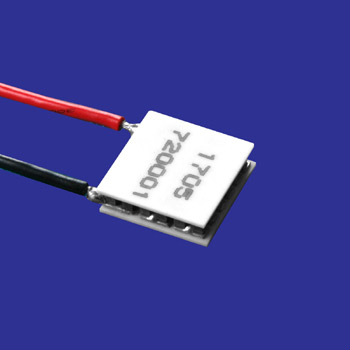

TEC1-1703
3.5
2.1
68
3.9
15
15
4.7
TEC1-3103
3.8
7.0
20
20
TEC1-3503
4.2
8.0
30
15
TEC1-7103
8.6
16.0
30
TEC1-12703
15.4
29.0
40
40
TEC1-1704
4.0
2.1
68
4.2
15
15
4.7
TEC1-3104
3.8
7.5
20
20
TEC1-3504
4.2
8.4
30
15
TEC1-7104
8.6
17.0
30
TEC1-12704
15.4
32.0
40
40
TEC1-1705
5.0
2.1
68
5.5
15
15
4.1
TEC1-3105
3.8
10.0
20
20
TEC1-3505
4.2
11.0
30
15
TEC1-7105
8.6
23.0
30
TEC1-12705
15.4
41.0
40
40
TEC1-1706
6.0
2.1
68
7.1
15
15
4.0
TEC1-3106
3.8
13.0
20
20
TEC1-3506
4.2
14.5
30
15
TEC1-7106
8.6
29.0
30
TEC1-12706
15.4
53.0
40
40
TEC1-1707
7.0
2.1
68
7.5
15
15
3.7
TEC1-3107
3.8
13.6
20
20
TEC1-3507
4.2
15.4
30
15
TEC1-7107
8.6
31.0
30
TEC1-12707
15.4
55.0
40
40
TEC1-1708
8.5
2.1
68
10.0
15
15
3.8
TEC1-3108
3.8
18.0
20
20
TEC1-3508
4.2
20.0
30
15
TEC1-7108
8.6
42.0
30
TEC1-12708
15.4
75.0
40
40
TEC1-12712
12.0
15.4
68
110.0
40
40
3.7
TEC1-12715
15.0
130.0
50
50
3.5
TEC1-6308
8.5
7.6
37.4
40
20
3.8
TEC1-19908
24.1
118.0
40
3.5
TEC1-19913
13.0
200.0
50
50
TES1-3102
2.0
3.8
66
3.7
15
15
5.1
TES1-7102
8.6
8.5
20
20
TES1-12702
15.4
15.2
30
30
TES1-3103
3.0
3.8
66
6.5
15
15
3.8
TES1-7103
8.6
15.0
20
20
TES1-12703
15.4
27.0
30
30
TES1-3104
4.0
3.8
66
8.1
15
15
3.6
TES1-7104
8.6
18.7
20
20
TES1-12704
15.4
33.4
30
30
TES1-3106
6.0
3.8
66
12.2
15
15
3.3
TES1-7106
8.6
27.9
20
20
TES1-12706
15.4
50.5
30
30
TES1-14304
4.0
17.3
66
40
40
40
3.7

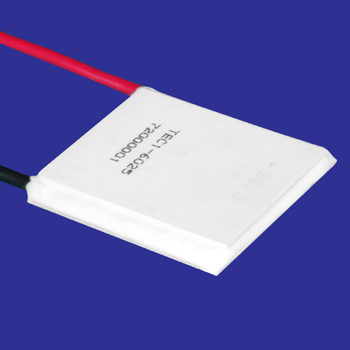

TEC1-6025
25.8
6.3
68
125.0
Lh=48
Wh=48
5.5
Lc=40
Wc=40

TEC1-1705

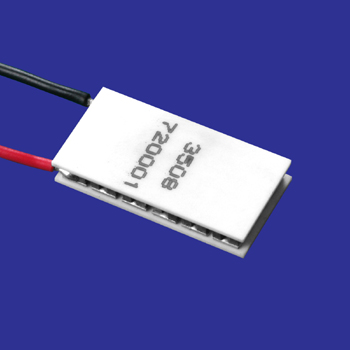

TEC1-3508

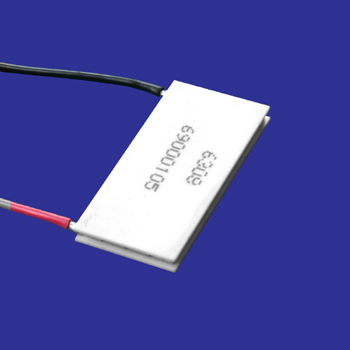

TEC1-6308

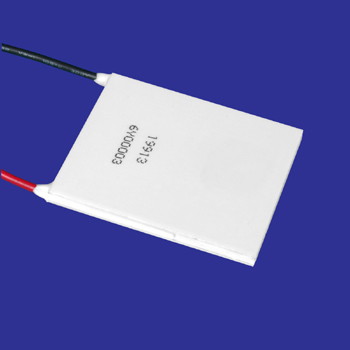

TEC1-19913
TEC1-6025

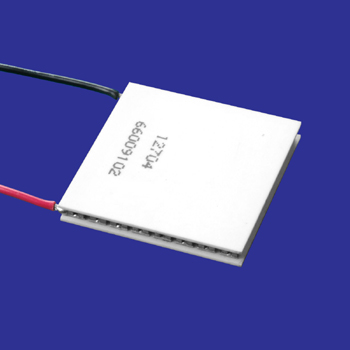

TEC1-12704



〈使用注意事项〉
○GL模块的Th角度为100℃，其他的模块，Th角度不要超过80℃。
○掉在地上或者机器的冲击，会对GL模块造成破损，操作时要十分小心。
○如果与模块相接触的热交换器的平面度不好，则不能发挥其性能。
　请将平面精度大致加工在0.02mm以内。
○请在与模块接触的热交换器面上涂敷热传导硅油。
○尽量不使用最大电压和最大电流。
　推荐使用70％左右的最大电压和最大电流。
